#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

Trong ngành công nghiệp vận chuyển và nâng hạ hàng hóa, xe nâng tay đóng vai trò quan trọng trong việc nâng và di chuyển các vật liệu. Một trong những thành phần không thể thiếu của xe nâng tay đó là bơm thủy lực. Bơm thủy lực chịu trách nhiệm tạo ra áp lực cần thiết để nâng hạ tải trọng và thực hiện các tác động khác trên xe nâng. Trong bài viết này, chúng ta sẽ đi vào chi tiết cấu tạo bơm thủy lực xe nâng tay và cùng khám phá cách nó hoạt động.

Tổng quan bơm thủy lực xe nâng tay

Bơm thủy lực xe nâng tay đóng vai trò quan trọng trong việc chuyển đổi năng lượng cơ học thành năng lượng thủy lực, đảm bảo hiệu suất vận hành và nâng hạ hiệu quả của xe. Bằng cách vừa bơm vừa đẩy chất lỏng thủy lực với áp suất cao vào hệ thống thủy lực, bơm thủy lực tạo ra nguồn động lực cần thiết cho các hoạt động vận hành của xe nâng tay.

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

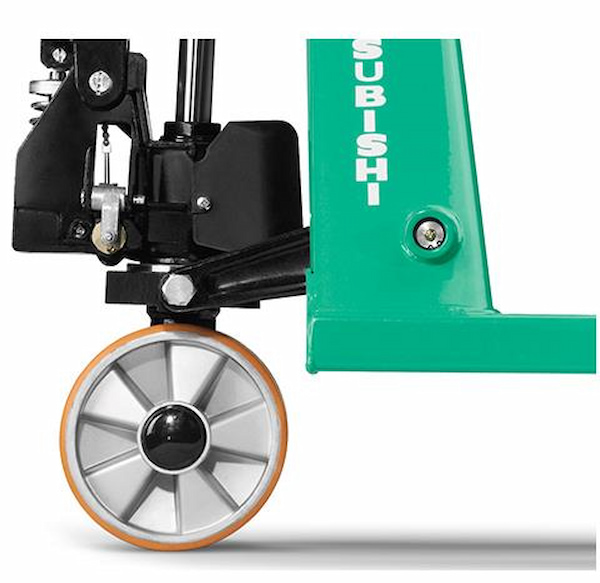

Cấu tạo bơm thủy lực xe nâng tay phụ thuộc vào chức năng

Trong quá trình hoạt động, bơm thủy lực xe nâng tay thực hiện hai chức năng chính.

  • Đầu tiên, nó tạo ra chân không ở đầu vào của bơm, cho phép áp suất khí tạo lực từ thùng dầu vào và dẫn dầu vào đường bơm.
  • Thứ hai, bơm thủy lực tạo ra lực đẩy để thúc đẩy chất lỏng thủy lực, như dầu hoặc nhớt, lưu thông qua hệ thống thủy lực. Quá trình này tạo ra sức nâng, giúp xe nâng tay nâng khung càng lên cao và thực hiện các công việc như sắp xếp hàng hóa, di chuyển trên các kệ, giá, và trong nhà kho.

Bằng cách cung cấp áp lực thích hợp cho hệ thống thủy lực, bơm thủy lực xe nâng tay đóng vai trò không thể thiếu để đảm bảo hoạt động mượt mà và hiệu quả của xe. Trong các bài viết tiếp theo, chúng ta sẽ khám phá chi tiết về cấu tạo của bơm thủy lực và cách hoạt động của nó trong xe nâng tay.

Tìm hiểu thêm:

#[Báo giá] Xe nâng dầu nhật chính hãng – Giá rẻ, trả góp 0%

#1 Xe Nâng Điện Đứng Lái Chính Hãng, Giá Tốt Nhất 2023

#1 Báo giá xe nâng điện ngồi lái chính hãng, giá rẻ

Chi tiết các bộ phận trong cấu tạo bơm thủy lực xe nâng tay

Bơm thủy lực trong xe nâng tay là một hệ thống quan trọng, sử dụng dầu hoặc nhớt thủy lực để chuyển đổi năng lượng cơ học thành năng lượng thủy lực. Cấu tạo bơm thủy lực xe nâng tay bao gồm một loạt các bộ phận đặc trưng, mỗi bộ phận có chức năng và nhiệm vụ riêng.

Đọc thêm:   THÔNG TIN TUYỂN DỤNG CÔNG TY TNHH GOLDBELL EQUIPMENT VIỆT NAM

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

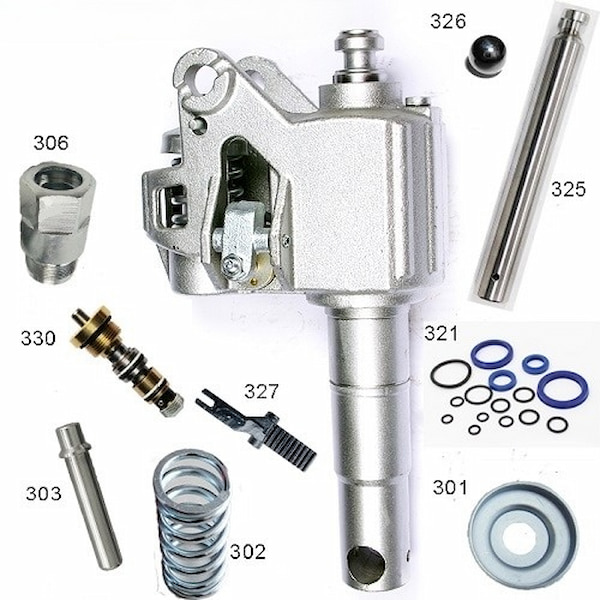

Cấu tạo bơm thủy lực xe nâng tay gồm 9 bộ phận không thể thiếu

Lò xo bơm

Chế tạo từ thép cứng, có độ đàn hồi và tuổi thọ cao. Có nhiệm vụ tạo lực hút dầu cho ty bơm và hồi vị tay gạt.

Nắp chụp lò xo

Chế tạo từ thép dập định hình và thiết kế sóng gân cứng cáp. Giữ vai trò như một bệ đỡ cho ty bơm và lò xo.

Ty bơm nhỏ

Sản xuất từ thép cacbon mạ crom với độ bền cao. Hút dầu, nhớt hoặc chất lỏng thủy lực để cung cấp cho ty ben.

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

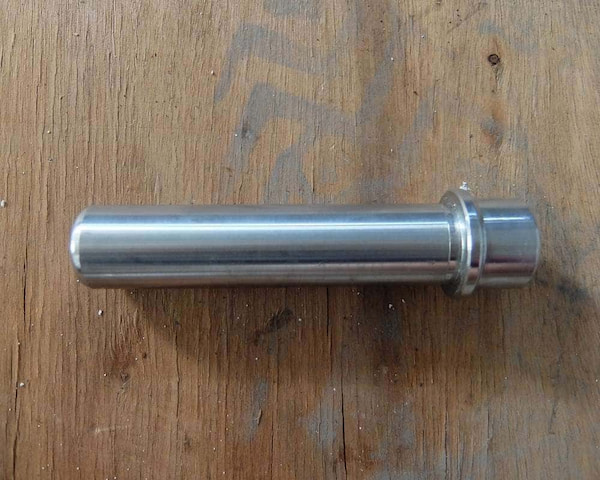

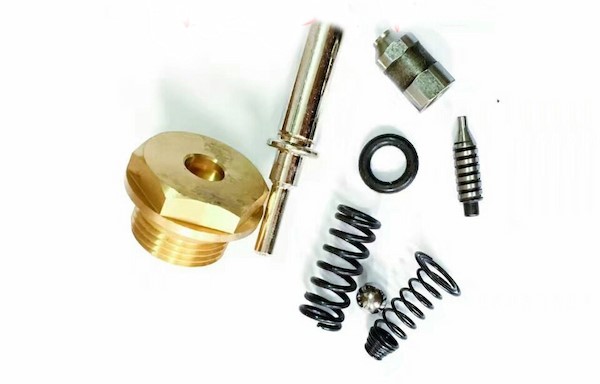

Ty bơm nhỏ là một bộ phận trong cấu tạo bơm thủy lực xe nâng tay

Sin phốt ben làm kín

Chế tạo từ cao su chuyên dụng và cao cấp. Làm kín hệ thống thủy lực và ngăn sự xâm nhập của bụi bẩn và vật thể từ bên ngoài.

Cò đạp/xả

Bộ phận trung gian tác động vào van xả trong ống trụ bơm. Điều khiển việc hạ càng nâng của xe nâng tay.

Van đóng mở

Đóng ngăn hoặc mở để điều khiển dòng chảy dầu thủy lực. Đảm bảo hoạt động ổn định và nhịp nhàng của hệ thống thủy lực.

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

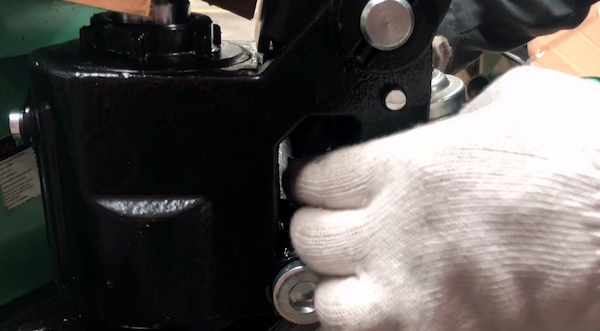

Van đóng mở giữ nhiệm vụ điều khiển dòng chảy dầu thủy lực

Xi lanh bơm

Kết hợp với ty bơm tạo nên áp lực đẩy dầu hoặc chất lỏng thủy lực.

Ty ben lớn

Nhận áp lực từ ty bơm thông qua van thủy lực để nâng khung càng lên. Kích thước phù hợp với mô hình và tải trọng của xe nâng tay.

Bi đầu xoay

Lắp đặt trên ty ben để giúp xoay trơn tru và nhẹ nhàng, tạo sự ổn định cho công tác nâng hạ khung càng.

Các bộ phận trong cấu tạo bơm thủy lực xe nâng tay hoạt động hợp nhất để chuyển đổi năng lượng cơ học thành năng lượng thủy lực, cung cấp nguồn động lực cho xe nâng tay hoạt động hiệu quả trong việc nâng hạ và di chuyển hàng hóa.

Đọc thêm:   CÁC NGUYÊN NHÂN CÓ THỂ GÂY RA TAI NẠN XE NÂNG VÀ CÁCH PHÒNG TRÁNH.

Phân loại các loại bơm thủy lực xe nâng tay

Có ba kiểu cấu tạo bơm thủy lực xe nâng tay thông dụng, bao gồm bơm AC, bơm BF và bơm DF. Dưới đây là mô tả chi tiết về từng kiểu bơm:

Kiểu bơm AC:

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

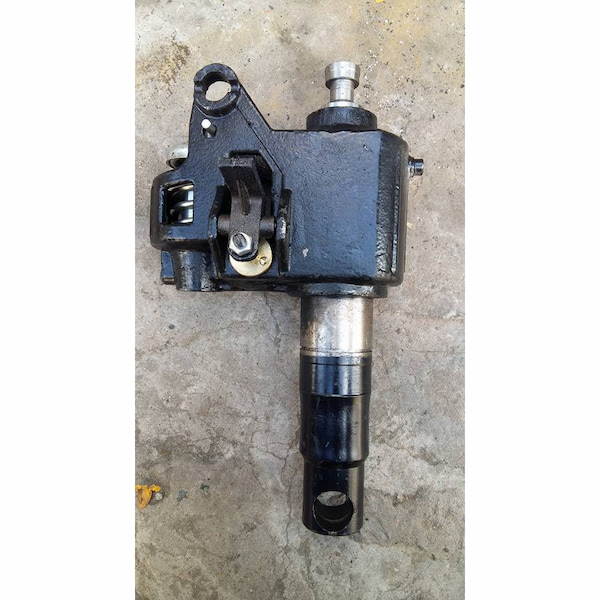

Cấu tạo bơm thủy lực xe nâng tay loại AC khá chắc chắn



  • Đúc bằng gang liền khối, chắc chắn và bền bỉ.
  • Có van điều áp để đảm bảo an toàn cho người và hàng hóa.
  • Ty bơm được mạ crom, có độ cứng cao và chống mài mòn.
  • Bộ ruột van chính được làm từ nguyên khối, dễ dàng bảo trì và bền bỉ.
  • Thiết kế đã có nhiều cải tiến nhưng nguyên tắc hoạt động không thay đổi.

Kiểu bơm BF:

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

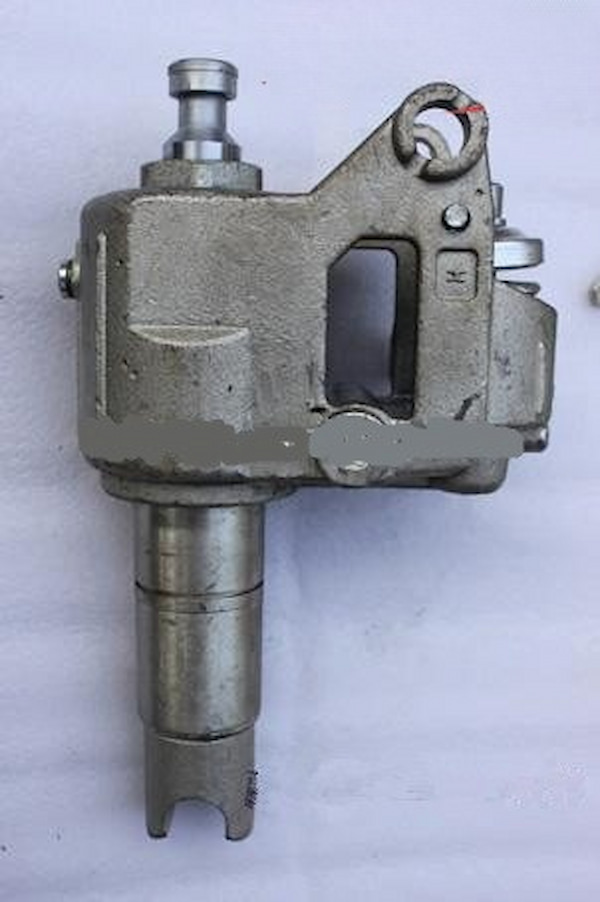

Cấu tạo bơm thủy lực xe nâng tay loại BF với thiết kế gọn gàng hơn

  • Thân bơm đúc bằng gang, mỏng hơn so với bơm AC.
  • Một số bộ phận như nắp chụp đầu bơm ty ben và xi lanh bơm được kết nối bằng ren và có van điều chỉnh an toàn.
  • Bộ phận van có thể tháo rời, giúp việc bảo trì và sửa chữa dễ dàng hơn.

Kiểu bơm DF:

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

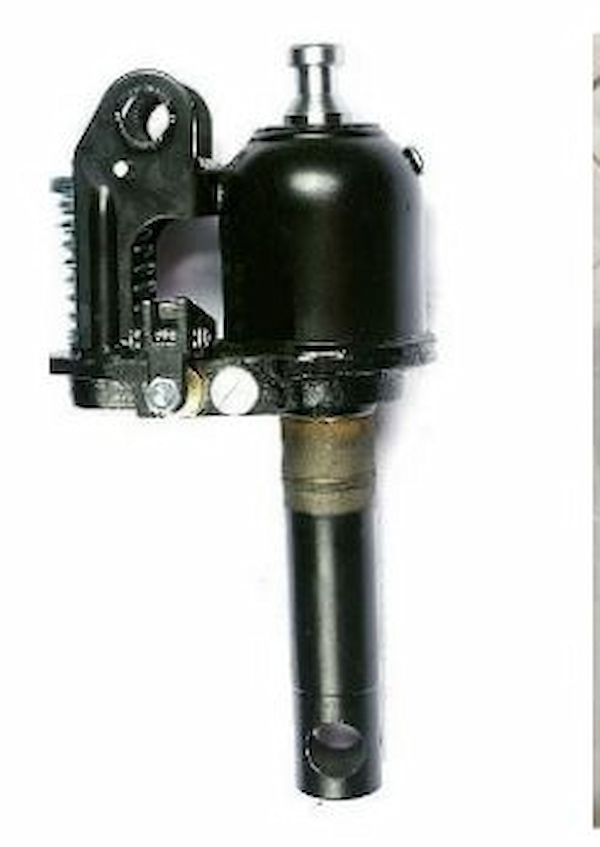

Cấu tạo bơm thủy lực xe nâng tay DF có thiết kế hình bầu tròn

  • Thiết kế hình bầu tròn với van điều chỉnh áp lực.
  • Được chế tạo từ vật liệu sắt thay vì gang, nên độ cứng có phần kém hơn.
  • Trọng lượng nhẹ, thuận tiện cho việc di chuyển và bảo trì.
  • Các kiểu bơm này được tinh chỉnh và thiết kế phù hợp cho từng loại xe nâng cụ thể, đáp ứng các yêu cầu về hiệu suất, an toàn và bảo trì.

Nguyên lý làm việc dựa vào cấu tạo bơm thủy lực xe nâng tay

Nguyên lý hoạt động của bơm thủy lực xe nâng tay khá đơn giản mặc dù cấu tạo có thể khác nhau. Khi bơm được kích hoạt bằng cơ (thông qua tay kích nâng hoặc chân kích nâng của xe nâng tay), áp lực dầu hoặc chất lỏng thủy lực sẽ đẩy các piston lớn lên. Quá trình này làm di chuyển khung nâng hoặc càng nâng và nâng hàng hóa lên cao.

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

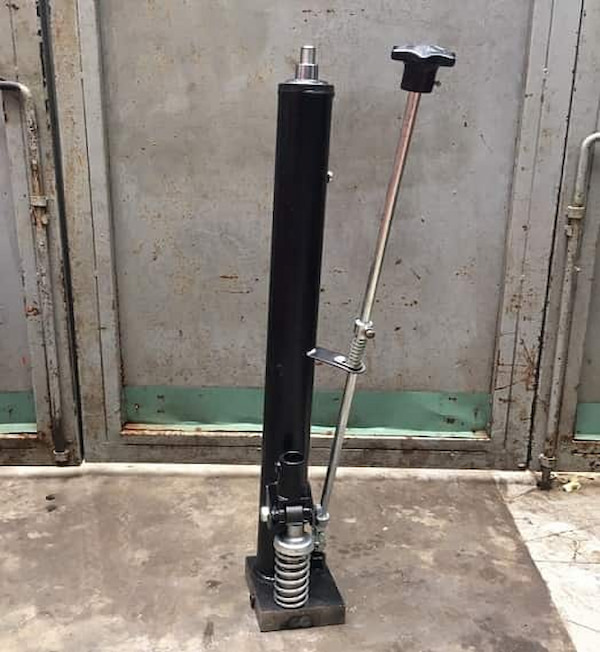

Dựa trên cấu tạo bơm thủy lực xe nâng tay có thể biết cách chúng hoạt động

Mô tả chi tiết và cụ thể hơn về nguyên lý hoạt động của bơm thủy lực xe nâng tay như sau: Khi người điều khiển đẩy tay kích nâng xuống, ty bơm nhỏ bị nén, dẫn đến dầu (hoặc chất lỏng thủy lực) được đẩy vào buồng dầu, nơi có ty ben lớn. Van thủy lực sẽ mở để cho dầu đi qua và sau đó đóng lại khi lượng dầu trong thao tác này đã qua hết. Điều này còn được gọi là van 1 chiều, nhằm ngăn dầu hoặc chất lỏng thủy lực trở lại ty bơm nhỏ.

Đọc thêm:   Hướng dẫn cách sử dụng thang nâng đúng cách cho người mới

Áp lực lớn từ dầu thủy lực đẩy ty ben lớn lên mạnh mẽ, và đồng thời làm càng nâng cũng bị đẩy lên. Quá trình này lặp lại cho các lần kích nâng tiếp theo, và càng nâng sẽ càng cao hơn. Khi hoàn thành quá trình nâng hàng hóa, người điều khiển mở van xả. Khi đó, dầu hoặc chất lỏng thủy lực sẽ chảy ngược về ty bơm nhỏ. Càng nâng dần được hạ xuống vị trí ban đầu.

Bơm thủy lực xe nâng tay có thể bị các lỗi hư hao nào?

Tương tự như các máy móc và thiết bị khác, sau một khoảng thời gian sử dụng, cấu tạo của bơm thủy lực trên xe nâng tay có thể gặp phải các sự cố và vấn đề. Dưới đây là một số lỗi hư hỏng phổ biến mà bạn có thể gặp phải:

Hiện tượng bơm kích nâng lên nhưng nhanh chóng bị hạ xuống

Điều này có thể là do dầu thủy lực bị rò rỉ qua các van hoặc phần tử bơm. Có thể xảy ra do van hoặc phốt bơm bị hỏng hoặc mất khả năng kín.

Xuất hiện hiện tượng xì nhớt dầu thủy lực

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

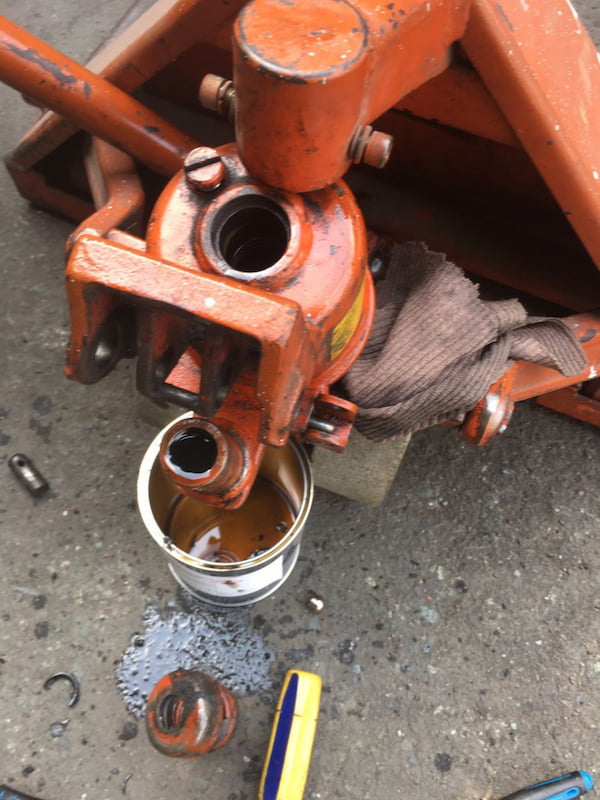

Bơm thủy lực xe nâng tay sau thời gian dài sử dụng có thể bị hỏng hóc

Khi dầu thủy lực bị xì nhớt, có thể do sự hỏng hóc của bộ lọc dầu hoặc sự tích tụ của chất bẩn và cặn bã trong hệ thống thủy lực. Việc bảo dưỡng định kỳ và thay thế bộ lọc dầu sẽ giúp giải quyết vấn đề này.

Bơm nâng lên nhưng không hạ xuống được dù đã xả van

Nguyên nhân có thể là do van xả không hoạt động đúng cách. Có thể cần kiểm tra van xả và làm sạch nó để đảm bảo hoạt động trơn tru.

Bơm thủy lực xe nâng tay có phục hồi được không?

#1[Tìm Hiểu] Cấu tạo bơm thủy lực xe nâng tay và nguyên lý hoạt động của nó

Nếu bơm thủy lực xe nâng tay bị hỏng có phục hồi được không?

Để phục hồi bơm thủy lực xe nâng tay, bạn có thể thực hiện các bước sau:

  • Tháo tay bơm ra khỏi trụ bơm và tháo các chi tiết cốt tay bơm.
  • Rút ty ben lớn và ty bơm nhỏ ra khỏi thân bơm, làm sạch và vệ sinh chúng.
  • Tháo nắp vặn trên thân bơm và lấy các phốt cũ ra ngoài.
  • Vệ sinh và kiểm tra các khe rãnh trên phốt, sau đó lắp phốt mới vào đúng vị trí và chức năng.
  • Lắp lại các bộ phận vào vị trí ban đầu theo thứ tự trong cấu tạo bơm thủy lực xe nâng tay, chú ý chặn dây xích qua lỗ nhỏ trên cốt tay bơm.
  • Châm dầu mới vào ốc vít phía sau trụ bơm.
  • Bóp giữ tay bóp xả và gạt tay bơm lên-xuống để đẩy khí còn tồn đọng trong bơm ra ngoài.
  • Kiểm tra bằng cách kéo nâng lên và thử nâng tải, chờ trong thời gian ngắn để xem liệu vị trí nâng có tụt xuống không.

Bơm thủy lực trong xe nâng tay là một thành phần quan trọng, giúp đảm bảo hoạt động nâng hạ hiệu quả. Hiểu rõ cấu tạo bơm thủy lực xe nâng tay sẽ giúp người sử dụng biết rõ và xử lý các sự cố phát sinh. Việc bảo dưỡng định kỳ và sửa chữa đúng cách cũng rất quan trọng để đảm bảo sự ổn định và độ tin cậy của bơm thủy lực xe nâng tay.
